ZEEWELL DSO2512G — бюджетный, портативный, универсальный осциллограф для инженера-радиолюбителя, мастера по ремонту и хоббиста. Он предоставляет базовый, но достаточный функционал для большинства задач по отладке, тестированию и анализу сигналов, особенно вне лаборатории.
Этот осциллограф хорошо подходит для:
- ремонта бытовой и автомобильной электроники, диагностики цепей питания, проверок сигналов в схемах;
- отладки усилителей, малочастотных схем, цифровой логики на низкой и средней частоте;
- учебных целей, лабораторных занятий, хобби-проектов, особенно если нужен компактный прибор, не громоздкий, с автономным питанием;
- полевых работ, выездов, работы вне стационарной лаборатории
Таблицы функциональных кнопок
Обычные операции
| ОК | «Подтвердить» при навигации в открытом меню. Выбор что будет перемещаться при нажатии кнопок «Вверх/Вниз: — форма волны; -или уровень напряжения триггера. |
| Auto | Автоматический режим. При каждом нажатии осциллограф производит автоматическую коррекцию уровня триггера |
| Menu | Открыть/Закрыть меню |
| Run/Stop | Запустить/Остановить дискретизацию. |
| Single | Однократный режим. Нажмите один раз, чтобы выполнить одну выборку и остановиться после выборка одного кадра. Если он не запущен, он всегда будет в состоянии «ожидания». Нажмите «Стоп», чтобы прекратить . Однократная дискретизация сигнала по нажатию кнопки. Осциллограф переходит в режим ожидания «wait» до момента прохождения триггера. |
| mV | Уменьшение вертикальной шкалы по напряжению (для приоритетного канала). |
| V | Увеличение вертикальной шкалы по напряжению (для приоритетного канала) |
| s | Увеличение масштаба развёртки по времени |
| ns | Уменьшение масштаба развёртки по времени (горизонтали) |
| Power/50% | 1. Длительное нажатие — Включить/Отключить осциллограф. 2. Короткое нажатие ставит все величины на 50% (возврат на центр). |
| Save | 1. Короткое нажатие сохраняет снимок текущей волны. 2. Длительное нажатие запускает интерфейс просмотра снимков. |
| CH1/CH2 | 1. Короткое нажатие переключает приоритетный канал: СН1 или СН2. 2. Длительное нажатие — Включить/Отключить канал СН2. |
| F1 | Открыть/Закрыть интерфейс генератора прямоугольных импульсов. После открытия интерфейса можно запустить или остановить волну кнопкой «Run/Stop |
| Стрелки | Направление и перемещение волны/Навигация по меню/ Перемещение курсора. |
Функциональные комбинации с кнопкой «Power»
| Power + OK | Включить/Отключить режим отображения XY (второй канал используется для подачи разворачивающего сигнала) |
| Power + Auto | Развязка канала СН1: DC/AC |
| Power + Menu | Коэффициент усиления щупа для СН1: 1Х/10Х/100Х. |
| Power + Run | Развязка канала СН2: DC/AC |
| Power + Single | Коэффициент усиления щупа для СН1: 1Х/10Х/100Х. |
| Power + mV | Уменьшение вертикальной шкалы по напряжению (для низкоприоритетного канала). |
| Power + V | Увеличение вертикальной шкалы по напряжению (для низкоприоритетного канала). |
| Power + s | Включить/Выключить «Горизонтальный курсор» |
| Power + ns | Включить/Выключить «Вертикальный курсор» |
| Power + Save | 1. Короткое нажатие переключает фронт волны для срабатывания триггера: восходящий/нисходящий. 2. Длительное нажатие переключает режим триггера: автоматический/нормальный. |
| Power + CH1CH2 | Переключить источник триггера: СН1/СН2. |
| Power + F1 | Переключить настройки уровня напряжения триггера: автоматическая/ручная коррекция. |
| Power + вверх-вниз | Перемещение волны вверх-вниз (для приоритетного канала |
| Power + Влево-Вправо | Настройка уровня напряжения триггера. |
Примечание: Канал СН1 не может быть отключен. Канал СН2 может быть как включен, так и отключен. Не используйте одновременно оба канала для измерений. Для повышения частоты дискретизации и снижения потерь канал СН2 должен быть выключен.
Курсоры: Передвигайте курсор 1 с помощью кнопки направления. Чтобы переместить курсор 2, зажмите кнопку «Power» и испльзуйте направления.
Уровень напряжения триггера: Если маленькая стрелка слева желтого цвета, значит в качестве источника триггера установлен канал СН1; если стрелка зеленая, значит источником установлен СН2. По умолчанию выбрана автоматическая коррекция уровня напряжения триггера. Для ручной коррекции необходимо найти в меню настройки уровня напряжения триггера, установить «Вручную» (также можно переключать настройки уровня напряжения триггера с помощью комбинации «Power + F1») и выставить любые значения уровня триггера (после нажатия «ОК» можно выставить конкретное значение уровня триггера кнопками «Вверх/Вниз».Для быстрого перелистывания воспользуйтесь «Power + Влево-Вправо»).

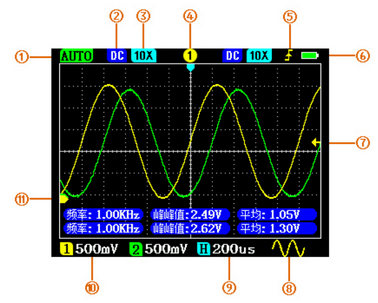

- Режим триггера Auto/Normal
- Вход с постоянным или только переменное
- Усиление генератора x1/x10/x100
- Цифра 1 в кружочке означает, что канал 1 имеет высокий приоритет, а цифра 2 означает, что канал 2 имеет высокий приоритет.
- Триггерный фронт: восходящий/нисходящий.
- Оставшийся заряд батареи
- Положение уровня запуска.
- Тип сигнала генератора. Когда он закрыт, нет отображения
- Базовое время, что означает время сетки в горизонтальном направлении. Нажмите кнопки «ns» и «s», чтобы настроить. ns – наносекунды, us – микросекунды, ms — миллисекунды
- Вертикальная чувствительность, что означает количество вольт на одно деление в вертикальном направлении. Нажмите кнопки «мВ» и «V» для настройки
- Стрелка нулевого напряжения. Указывает положение на экране, где вертикальное напряжение равно нулю.
(Если соответствующий значок канала 2 окрашен в серый цвет, это означает, что он закрыт. Если вам не нужно использовать два канала одновременно, оставьте канал 2 закрытым).
Осциллограф хорошо помогает в диагностике и анализе сложной электроники, такой, как, например использует, ЧПУ-станок. Читайте вторую часть публикации про ZEEWELL DSO2512G — ссылка
